锐奇精测:半导体精密陶瓷量检测解决方案
2026年8月26-28日，常州锐奇精密测量技术有限公司将参加艾邦第八届精密陶瓷产业链展览会，地址：深圳国际会展中心7号馆，展位号：G13，欢迎各位行业朋友莅临交流！
01
企业介绍
常州锐奇精密测量技术有限公司2017年成立，专注工业精密测量与控制解决方案,掌握测量传感器与核心算法等关键技术。现厂房面积12000㎡，员工300+人，其中技术研发90人，售后120人。
主营产品：X/β射线测厚仪、线扫X射线全检测厚仪、3D光学轮廓仪，以及X射线成像检测等工业精密量检测设备。
主要市场领域：半导体设备零部件与精密陶瓷、新能源锂电池，及各种薄膜与涂覆层等。
锐奇精测各种射线类/光学类测厚仪、3D光学轮廓仪量检测设备年产能2000台以上，年销售额人民币4亿元以上，国内市场占有率行业前三。主要产品已通过CE认证和UL认证。锐奇精测在美国、德国和韩国设有常驻销售服务团队。产品已出口欧、美、韩、印度等20多个国家和地区。
02
展会介绍
01

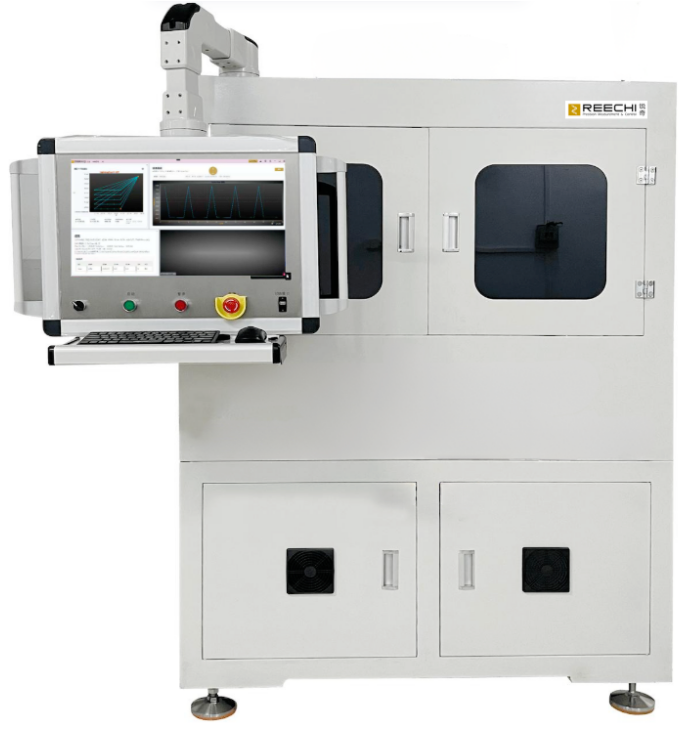

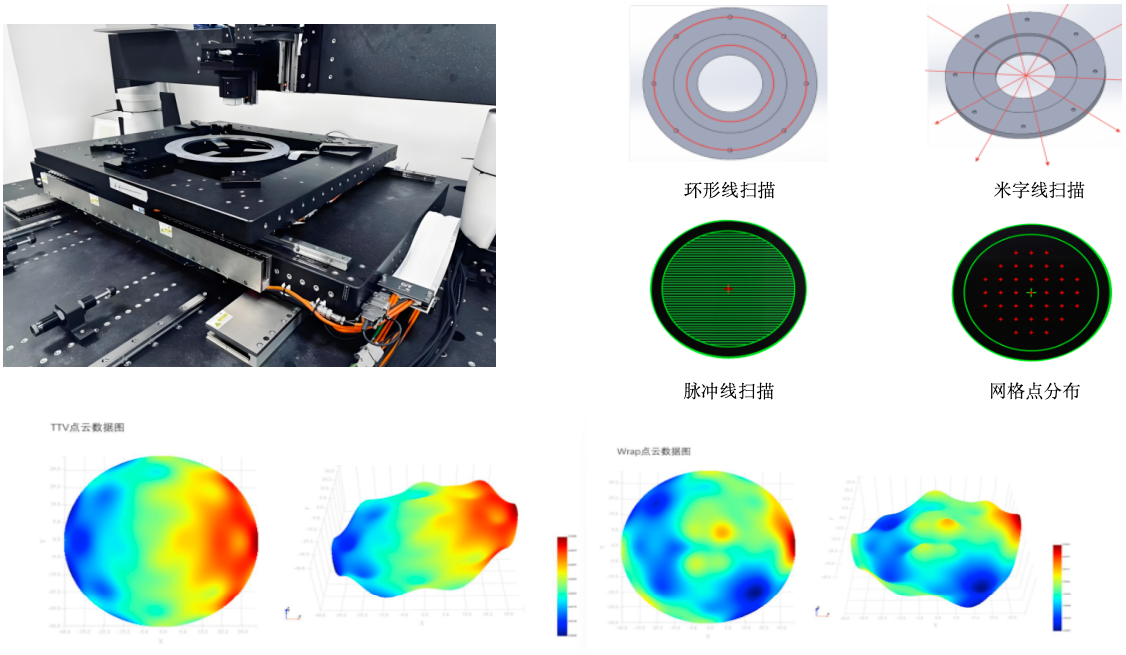

对射式3D几何形貌测量仪
传感器：光谱共焦，光学干涉
测量平台：气浮/导轨式高精度多轴测量平台
检测精度：≤1-5μm（气浮/导轨）
测量指标：厚度/TTV/平面度/平行度/翘曲度/台阶高度/等。
替代三坐标，实现高效测量，节省人工，降本增效。
应用：衬底、聚焦环，静电卡盘，陶瓷基板等几何形貌检测。
02

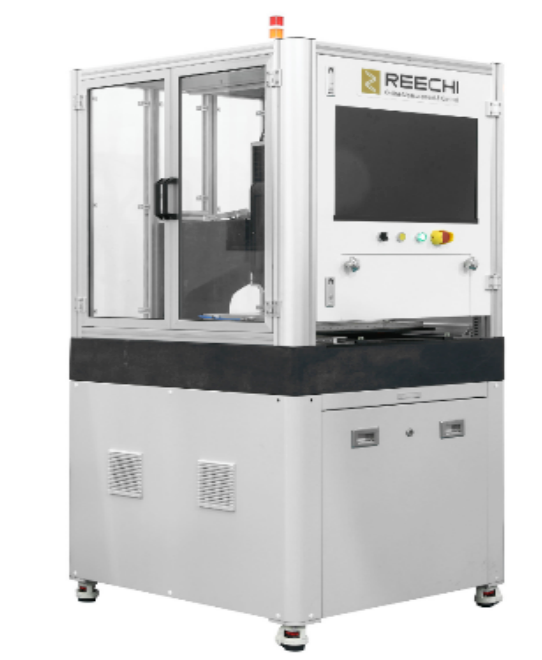

ESC凸点3D光学轮廓仪
传感器：线光谱、白光干涉
测量平台：气浮式高精度多轴测量平台
检测精度：0.1~0.5um

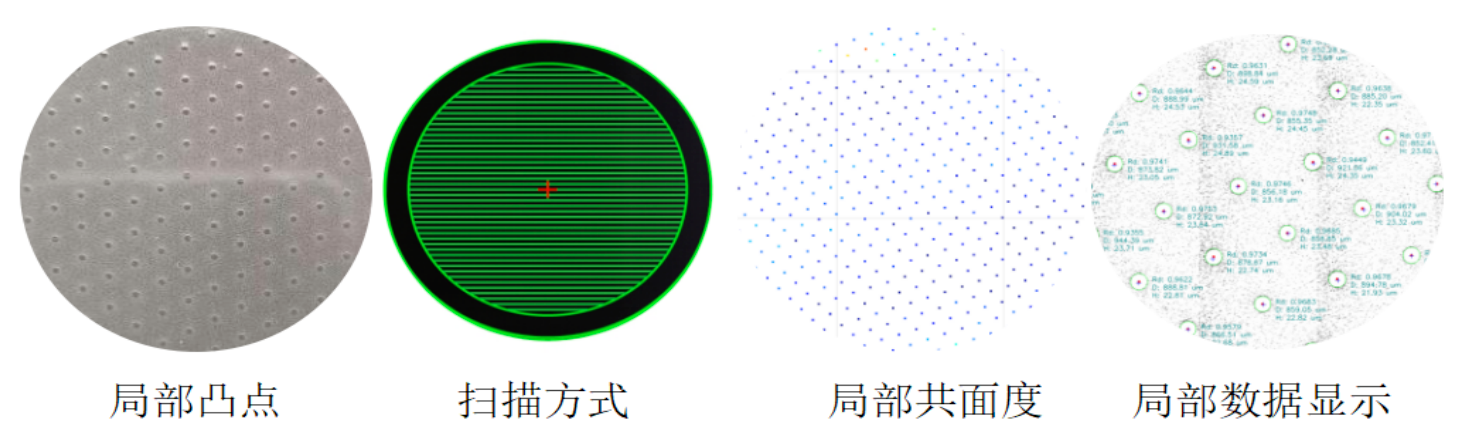

应用场景：静电卡盘表面凸点共面度、高度、 直径、圆度、坐标位置、 表面缺陷等全自动检测。
为新品研发、精修提供全面监控和依据。
03

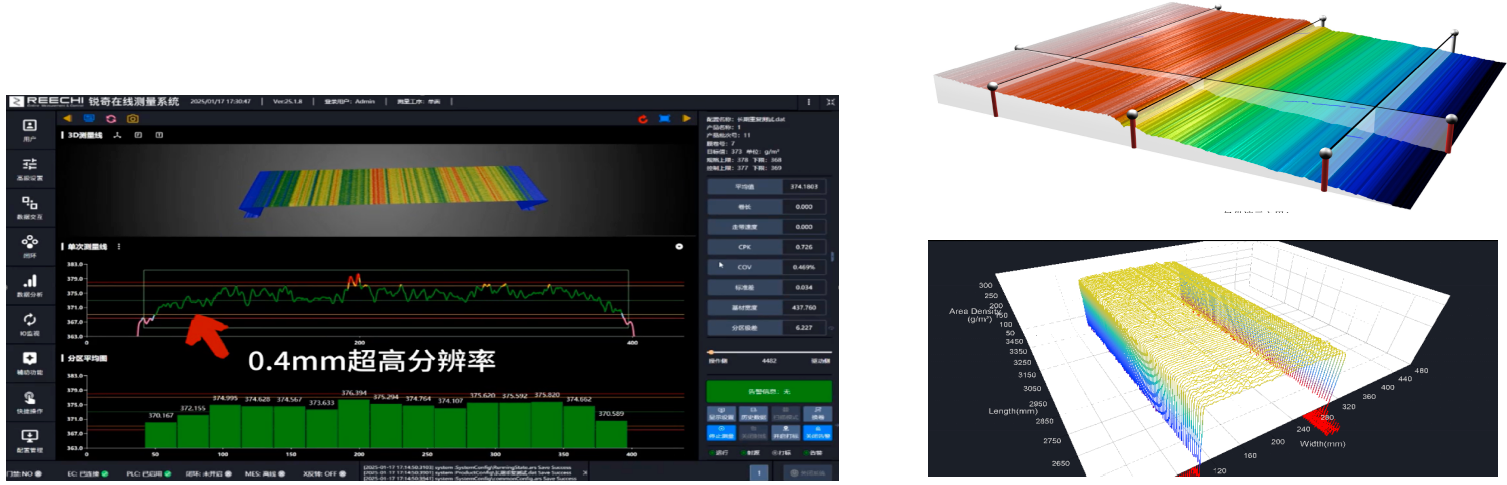

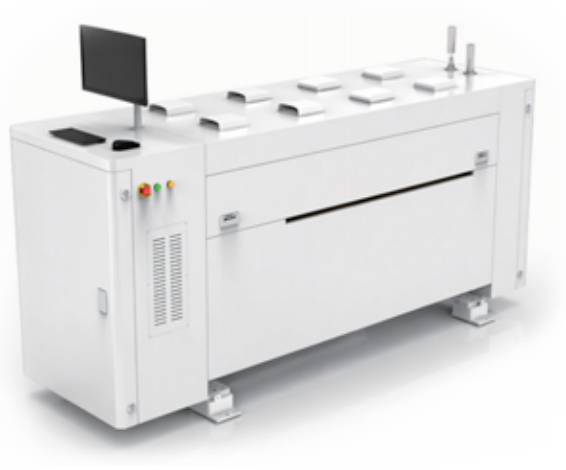

全检式X射线面密度仪

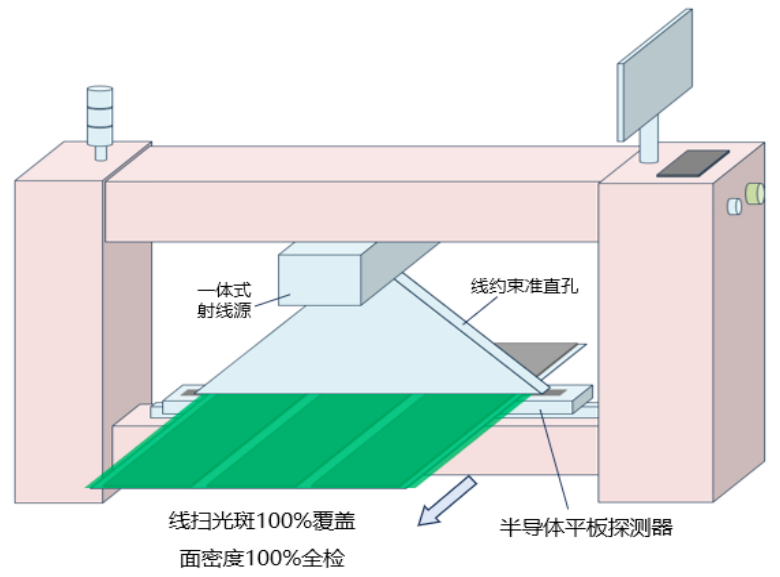

全幅宽线光斑X射线源，全幅宽线阵平板探测器。
突破传统“Z”字形点扫摸抽检的模式，实现100%全检。
空间分辨率 0.4*0.4mm像素。
全面提升面密度一致性。
100%面密度全检，100%全数据追溯。
大幅降低品控风险。
测量即时反馈，实现高效闭环调节 。
04

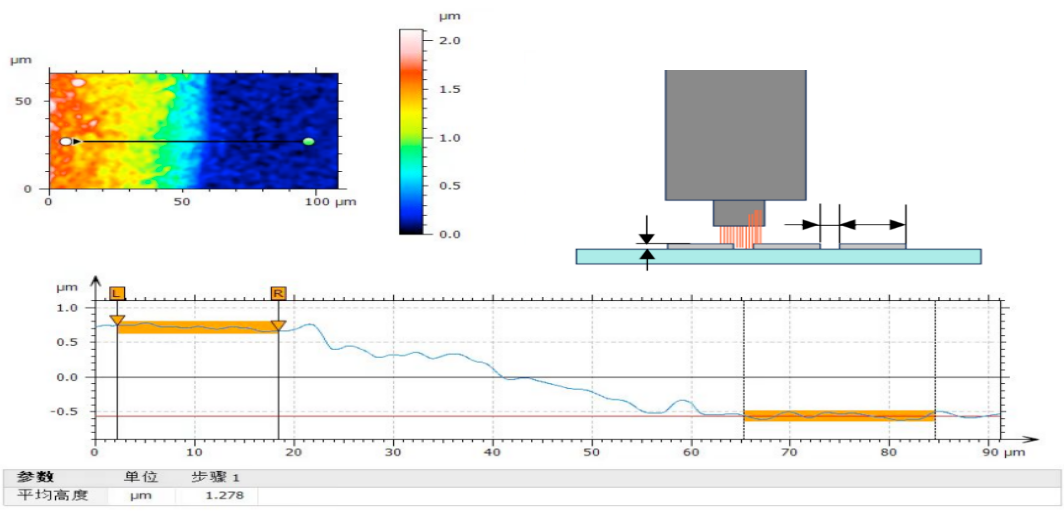

ESC/陶瓷基板/MLCC印刷电极测厚
超高精度面阵3D光谱位移传感器。
测量指标：内电极印刷层厚度，尺寸，以及表面形貌尺寸。
气浮式或直线电机高精度大理石测量平台。
厚度测量重复精度: 2-10nm。
利用RAS100传感器搭配R100X物镜可清晰分辨台阶差。
05

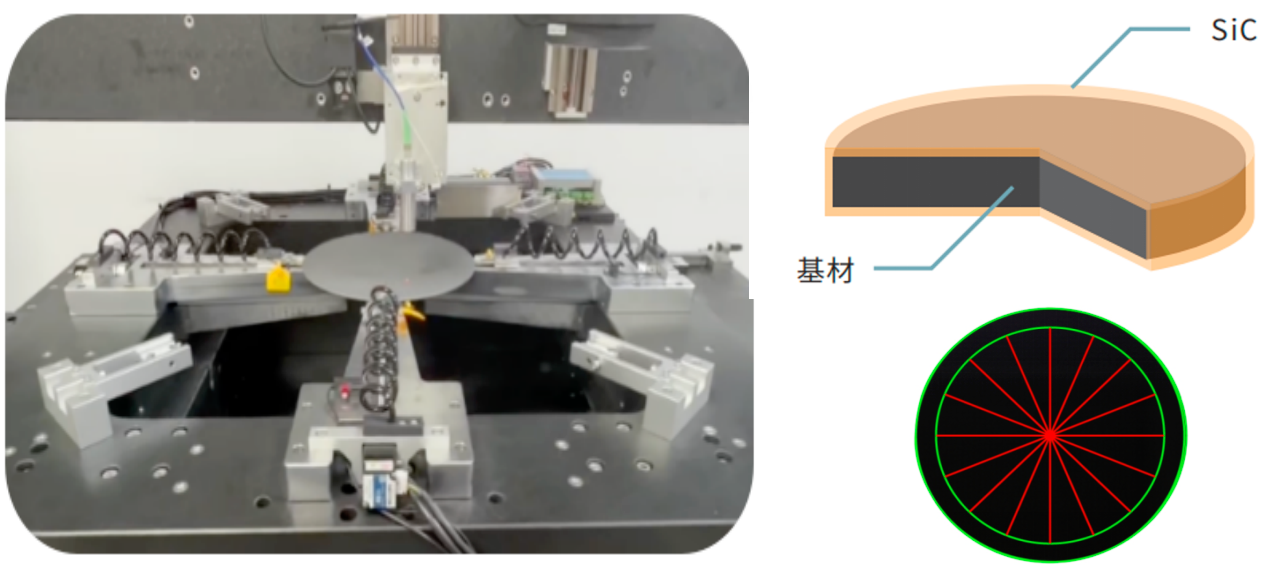

CVD-碳化硅涂层膜厚仪
用于石墨表面碳化硅的涂层厚度全自动测量。
可自动标定功能，亚微米级精密感知。
四点支撑方式，零损伤检测保障。
检测精度：10-100nm（具体根据材料特性）。
06

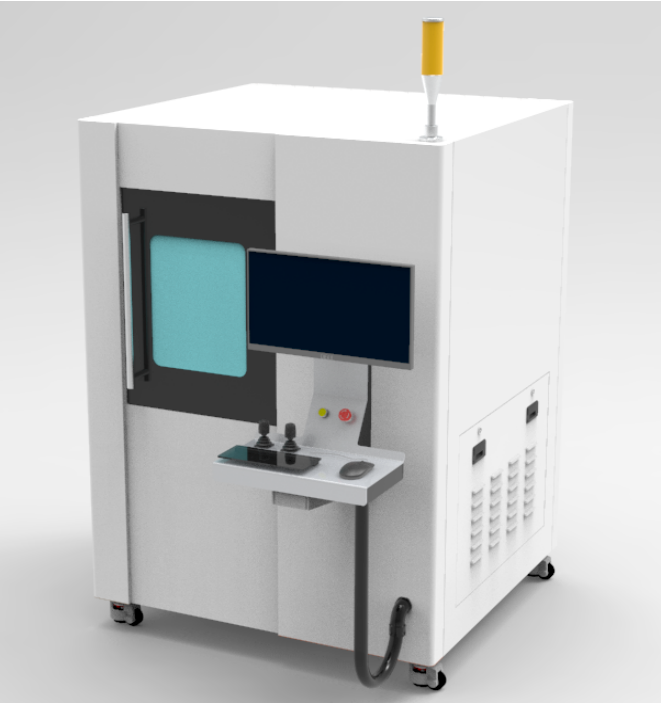

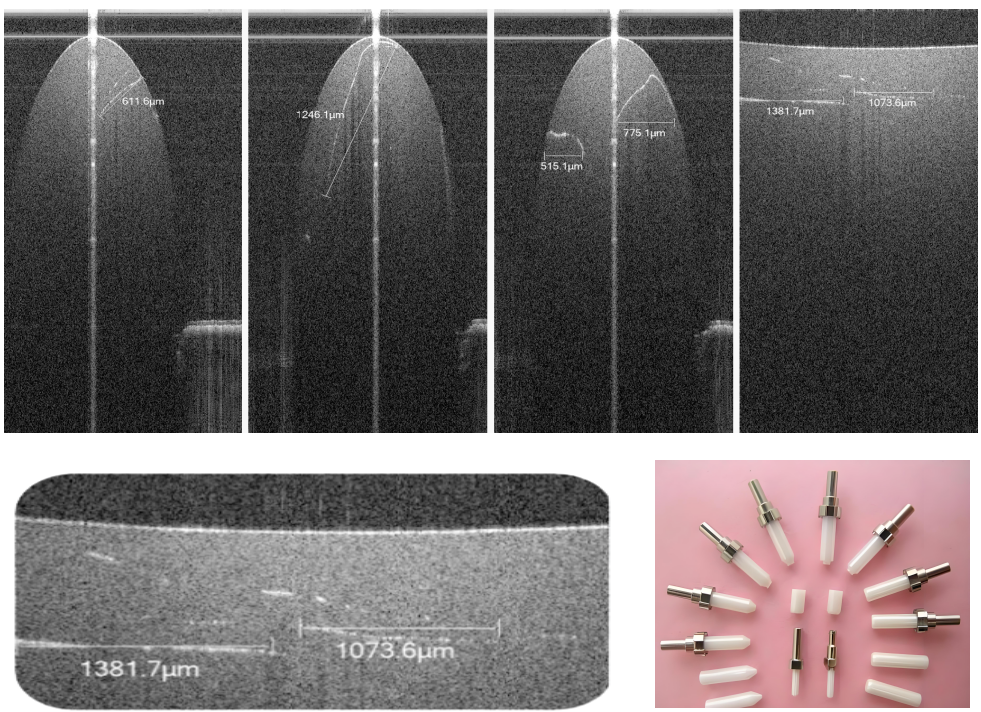

光模块陶瓷插芯缺陷测量
光谱断层扫描仪
无损穿透式检测，内部暗伤探测。
2D+3D同步成像，裂纹无死角呈现。
超强AI学习，次品同步剔除。
