AI 算力、光通信迭代背后：DPC 陶瓷载板凭什么成为封装刚需基材

在AI算力、光通信、高端传感、功率半导体高速迭代的当下，电子设备正朝着小型化、高密度、高散热、高稳定的方向极速进阶。作为芯片封装的核心基石，普通基板早已无法适配高端器件的严苛需求，而精密DPC陶瓷载板，凭借极致的工艺精度与优异的综合性能，成为高端微电子封装领域的刚需核心基材。

藏于方寸之间，决胜微米之巅。今天，带大家读懂高端电子的“隐形核心”——精密DPC直接镀铜陶瓷载板。

一、何为DPC陶瓷载板？高端封装的精密基石

DPC全称Direct Plated Copper（直接镀铜），是依托半导体微加工技术打造的新一代高性能陶瓷基板工艺。区别于传统DBC、AMB等高温制备工艺，DPC采用低温薄膜沉积+光刻图形化+精密电镀核心制程，在氧化铝、氮化铝、氮化硅、碳化硅、金刚石等高导热陶瓷基片表面，直接生成高精度、高附着力的铜线路层，实现陶瓷高绝缘导热特性与金属导电性能的完美融合。

全程工艺温度≤300℃，从根源上避免陶瓷基材热损伤，完美适配氮化铝等敏感高性能陶瓷材料，是目前高密度、高精度微电子封装的优选方案。

二、四大核心硬实力，打破封装技术壁垒

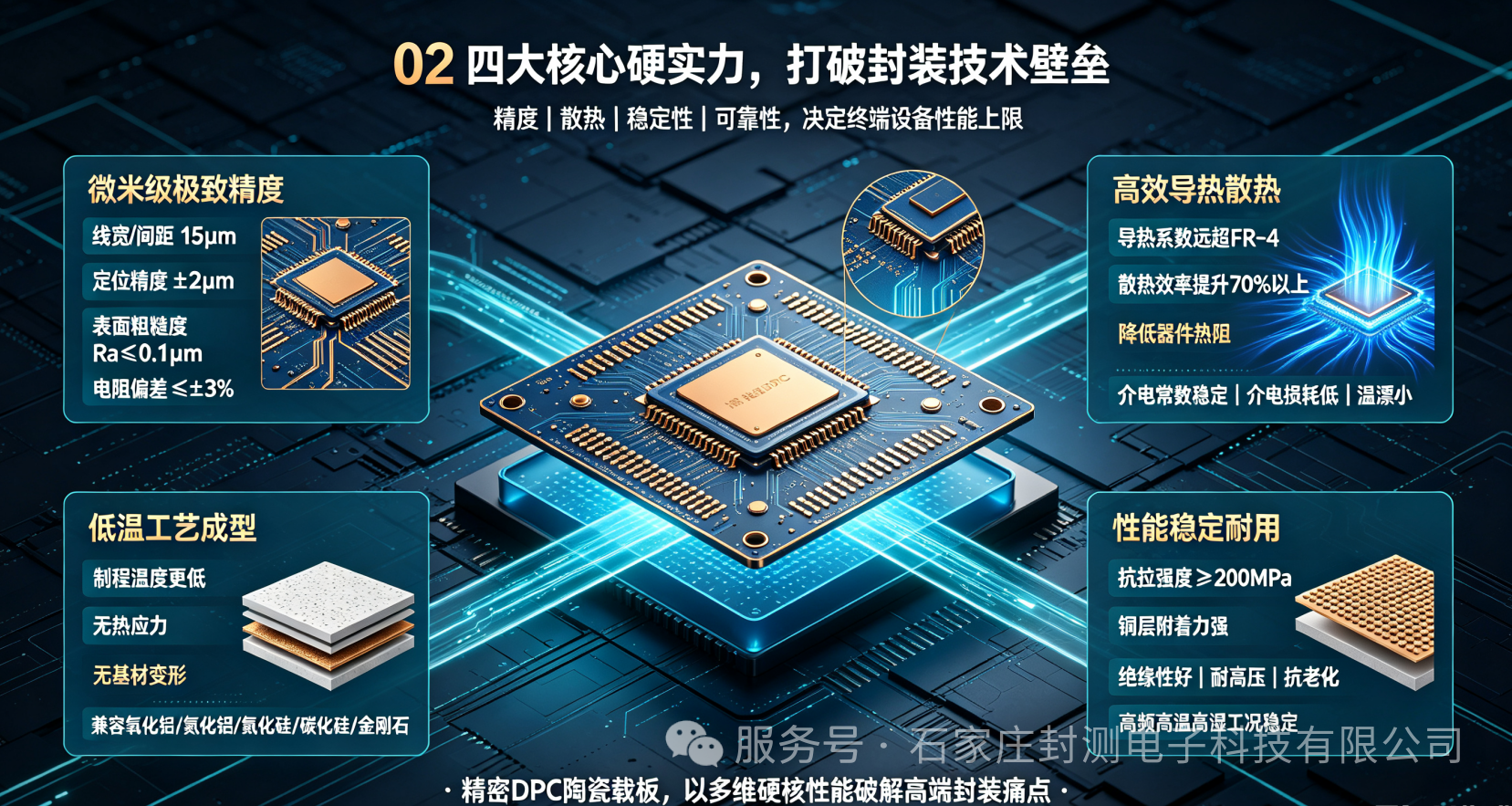

在精密电子领域，精度、散热、稳定性、可靠性，每一项指标都决定终端设备的性能上限。精密DPC陶瓷载板，以多维硬核性能，破解行业痛点：

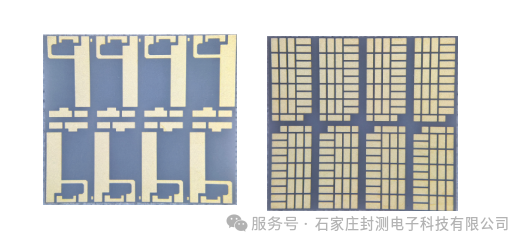

1、微米级超高精度，助力设备小型化

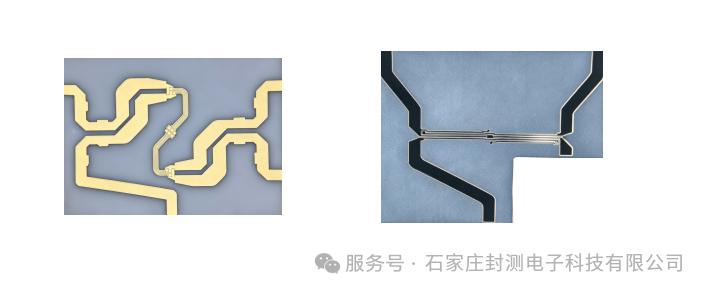

采用半导体级光刻、镀膜工艺，实现15μm超精细线路线宽/间距，具备±2μm定位精度、极低表面粗糙度与可控线路电阻偏差，布线密度远优于传统陶瓷基板。可完美适配芯片倒装焊、金丝键合工艺，有效解决微型器件布线拥挤、信号干扰问题，支撑电子设备小型化升级。

2、高效导热散热，杜绝高温故障

依托高纯陶瓷基材，导热性能远超传统FR-4有机板材，散热效率提升70%以上，可快速疏导芯片集中热量、降低器件热阻。同时具备低介电损耗、温漂小的特性，能彻底解决功率、高频器件长期工作的积热问题，避免设备过热卡顿、性能衰减、失灵等故障。

3、低温成型工艺，基材适配性广

区别于传统高温烧结工艺，DPC低温制程无热应力、无基材变形，完整保留陶瓷基材高绝缘、高热稳定、低膨胀的核心特性。可兼容氧化铝、氮化铝、碳化硅等全系列陶瓷材质，满足各类高端器件的封装需求。

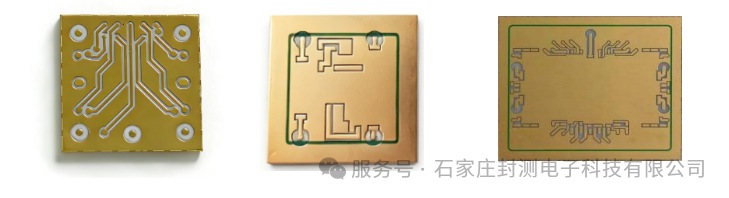

4、性能稳定耐用，适配严苛工况

产品电镀铜层致密均匀、附着力强，抗拉性能优异，不易脱落、氧化。同时具备绝缘、耐高压、抗老化、低信号损耗等优势，在高频、高温、高湿等复杂严苛工况下，电气性能始终稳定，有效延长终端设备使用寿命。

三、全域场景落地，赋能高端产业升级

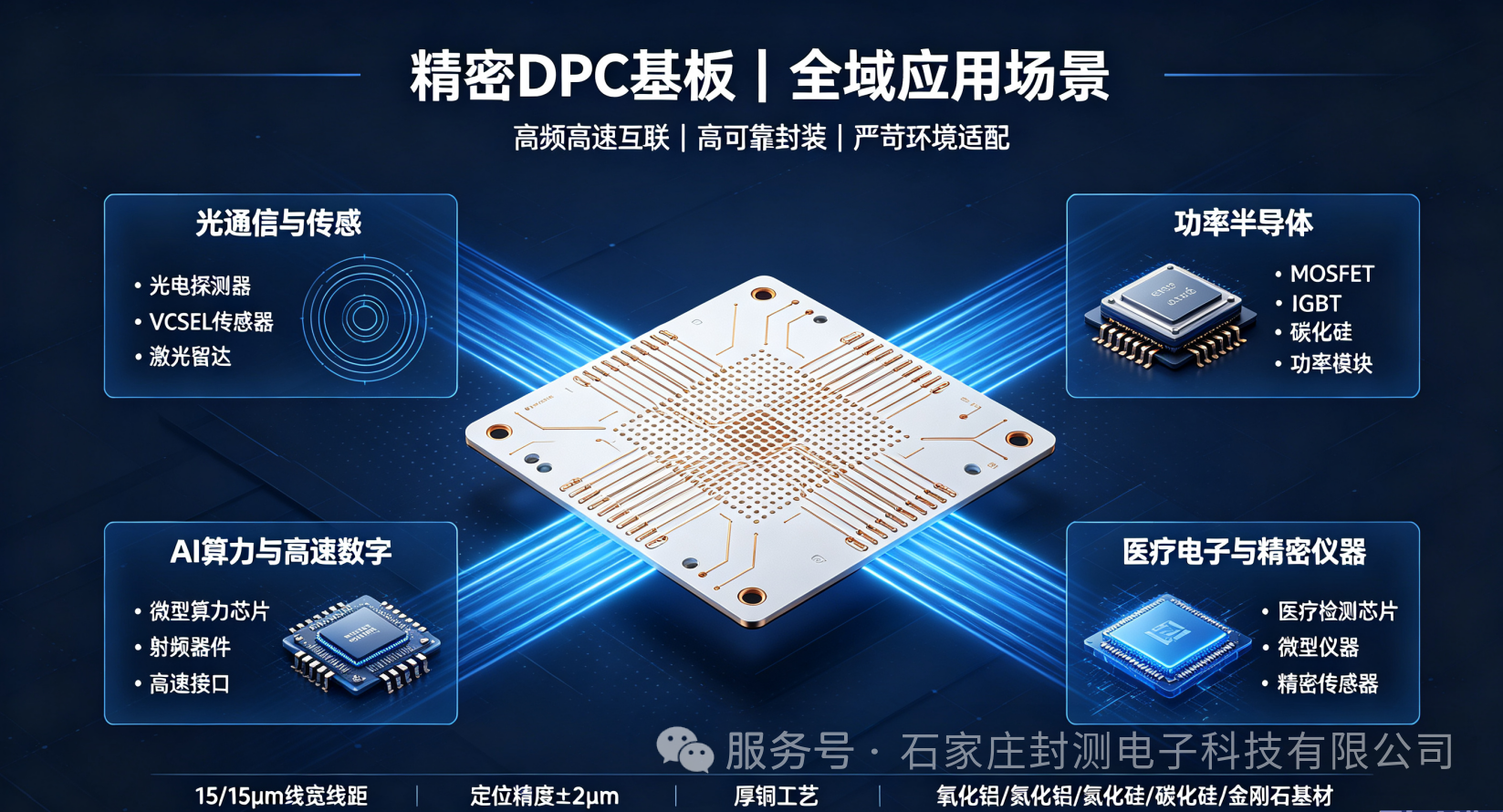

凭借精度与性能的双重优势，精密DPC陶瓷载板已广泛渗透各大高端电子产业领域，成为核心器件迭代的关键支撑：

• 光通信与传感领域：适配VCSEL人脸识别传感器、光电探测器、激光雷达等器件，超高布线精度保障信号传输精准，杜绝识别、传感失灵问题；

• 功率半导体领域：用于MOS管、IGBT、碳化硅器件封装，高效散热加持器件高频、高效稳定运行；

• AI算力与高端消费电子：适配微型算力芯片、精密射频器件，低传输损耗、高稳定性满足高速运算需求；

• 医疗电子与精密仪器：凭借高可靠性、低干扰特性，适配高精度医疗检测芯片、微型精密电子元器件。
